化工園區生產安全事故多米諾效應影響分析（一）

點擊：5511
時間 2022-04-15 01:43:55

章來源于風險應急365 ，作者平平安安

近年來，隨著黃島“11.22”事故、天津“8.12”事故、江蘇響水“3.21”事故等特別重大化工安全生產事故的頻發，化工園區的整體安全性日益凸顯。化工園區的建立，在調整化工行業產業結構，提高行業集聚度的同時，也給該區域帶來了高風險。由于園區內危險源眾多，一旦發生火災、爆炸或有毒物品大量泄漏擴散事故，極易造成嚴重后果。園區內企業相對密集，事故引發多米諾效應的可能性大，從而引發更大的災難性后果。

《國務院安委會辦公室關于進一步加強化工園區安全管理的指導意見》（安委辦[2012]37號）提出，園區內企業應樹立整體安全意識，防范系統風險，防止企業生產安全事故影響周邊企業，產生“多米諾”效應。《工業和信息化部關于促進化工園區規范發展的指導意見》（工信部原[2015]433號）提出，對化工園區風險管理綜合考慮主導風向、地勢高低落差、園區內企業、生產裝置、危險化學品倉庫之間的相互影響、應急救援、產品類別、生產工藝、物料互供、公用設施保障等因素，合理布置園區功能分區，滿足安全防護距離的要求。《化工園區安全風險排查治理導則（試行）》（應急〔2019〕78號）要求化工園區整體性安全風險評估應結合國家有關法律法規和標準規范要求，評估化工園區布局的安全性和合理性，對多米諾效應進行分析，提出安全風險防范措施，降低區域安全風險，避免多米諾效應。

區域性重特大事故的發生和國家相關要求，使得化工園區的安全風險評估工作日益重要，但國內關于化工園區的安全風險評估并沒有統一的指導意見或評估導則。區域性重特大事故的發生和國家相關要求，使得化工園區的安全風險評估工作日益重要，在評估中對化工園區多米諾效應的分析十分必要。

01

多米諾效應的理論基礎

當化工園區內某個企業的危險源發生事故時，事故造成的影響可能越過企業的邊界，波及到周邊的設施和企業，產生多米諾連鎖效應（即安全相關性），導致事故擴大，甚至引發群死群傷的災難性后果。

那么影響多米諾效應的主要因素有哪些呢？顯然，最主要的影響因素有兩個，一是危險源本身事故后果的嚴重性；二是化工園區內危險源的布局。所以，我們有必要對化工園區企業和相關設施的安全相關性進行分析，通過對危險源安全相關性分析，掌握事故多米諾效應發生作用的途徑及其變化規律，提出應對措施，有效防控化工園區系統性風險。

1.1 多米諾效應影響的主要形式分類

多米諾效應指的是一個單位的某個單元發生事故，可能會引起其他單元或鄰近單位發生次級事故，依次有可能發生三級或更高級別的事故，即事故的多米諾效應。不包括一次事故直接對周邊人員、設施造成的傷害。

多米諾效應影響的主要形式有三種：

（1）火災發生時的熱輻射效應；

（2）爆炸的沖擊波；

（3）爆炸拋射物。

多米諾效應不考慮毒性物質對人員的直接或間接影響（此類影響在某一事故場景中或分析風險時考慮）。同時，多米諾效應影響還應考慮非化工危險源的相互影響。如，化工裝置與周邊水庫、山體之間的相互影響；化工裝置與交通道路（公路、鐵路）之間的相互影響；化工裝置與地下油氣管道之間的相互影響等等。

1.1.1 火災

火災是在時間或空間上失去控制的燃燒所造成的災害。火焰強烈熱輻射可以造成嚴重的人員死亡和重大財產損失，還可以進一步引發爆炸等事故?；@區中導致多米諾效應的火災形式主要有池火、噴射火、火球，固體火災在化工園區中不作為典型分析，多米諾效應主要考慮前三種，它們是由可燃液體或氣體泄漏造成的。

（1）池火（Pool fire）。是一種常見的火災形式，是可燃液體液面上的自然燃燒。泄漏到地面上、堤壩內液體的火災，敞開的容器內液體的燃燒等均可稱為池火。

（2）噴射火（Jet fire）。帶壓的可燃物質泄漏時形成射流，如果在泄漏裂口處被點燃，則形成噴射火。

（3）火球。當壓力容器受外界熱量的作用使槽壁強度下降并突然破壞，儲存的過熱液體或液化氣體突然釋放并被點燃，形成巨大火球；或者泄漏的可燃?xì)怏w或蒸氣與空氣混合后被點燃而產生的預混燃燒。

1.1.2 爆炸

爆炸是物質在短時間內從一種狀態迅速轉變?yōu)榱硪环N狀態，并在瞬間以對外作機械功的形式迅速釋放出大量能量的現象。爆炸分為物理爆炸和化學爆炸兩大類?；瘜W(xué)爆炸包括不穩定固體或氣體的爆炸、受限空間內可燃混合氣體爆炸和開發空間的可燃?xì)怏w蒸氣云爆炸等，發生化學爆炸時會釋放出大量的化學能，爆炸影響范圍較大。

多米諾影響考慮的爆炸事故，一般有如下幾種：

（1）無約束蒸氣云爆炸（Unconfined Vapor Cloud Explosion，UVCE）。無約束蒸氣云爆炸是由于泄漏的氣體或者泄漏出的液體燃料蒸發為蒸氣，并與周圍大氣混合形成可燃混合物，在無限大氣中擴散，形成很大面積的可燃?xì)庠?，一旦遇到點火源，此云層即發生大面積的爆炸。作為重大事故后果分析，最主要的是可燃?xì)怏w泄漏引起的開放空間蒸氣云爆炸?？紤]的主要危害為爆炸沖擊波。

蒸氣云爆炸的能量常用TNT當量法描述，即將參與爆炸的可燃?xì)怏w釋放的能量折合為能釋放相同能量的TNT炸藥的量，則可利用有關TNT爆炸效應的實驗數據預測蒸氣云爆炸效應。

（2）沸騰液體擴展蒸氣爆炸（Boiling Liquid Expanding Vapor Explosion，BLEVE）。沸騰液體擴展蒸氣爆炸是指液化氣容器在外部火焰的烘烤下突然破裂，壓力平衡被破壞，液體急劇氣化并隨即被火焰點燃而產生的爆炸。在這一過程中，雖然也有碎片和沖擊波產生，但與爆炸產生的火球的熱輻射相比，它們的危害可以忽略。在離爆炸事故發生地較遠的地方，沸騰液體擴展蒸氣爆炸的主要危險是火球產生的強烈熱輻射傷害。

沸騰液體擴展為蒸氣爆炸（BLEVE）的主要危害是強烈的熱輻射。

（3）物理爆炸。物理爆炸所釋放的能量與氣體壓力和容器的容積有關，而且與介質在容器內的物性相態相關。容積與壓力相同而相態不同的介質，在容器破裂時產生的爆炸能量也不同，而且爆炸過程也不完全相同，其能量計算公式也不相同。鍋爐爆炸、壓縮氣體和液化氣體鋼瓶爆炸是典型的物理爆炸。

1.2 多米諾效應概率評價

1.2.1事故多米諾效應機理

美國化學工程師協會化工過程安全中心（AIChE-CCPS）編制的定量風險評價指導手冊中給出的事故多米諾效應的定義是：事故多米諾效應由初始事故發生通過熱傳遞、沖擊波和破片等方式作用于鄰近設備，從而導致一系列事故發生并造成嚴重后果。

當一次事故導致二次或多次事故的發生時，這些事件的出現必須滿足的條件是：a.裝置之間的距離必須在事故所形成破壞效應的距離之內；b.破壞效應的強度必須能夠?qū)е卵b置失效；c.破壞的發生存在極大的可能性。

因此，可以通過計算二級單元（設為B企業）在一級單元（設為A企業）釋放的能量的作用下，其壓力、溫度、材質等的變化，建立多米諾效應數學模型，計算二級單元發生事故的概率，也就是多米諾效應事故發生的概率。

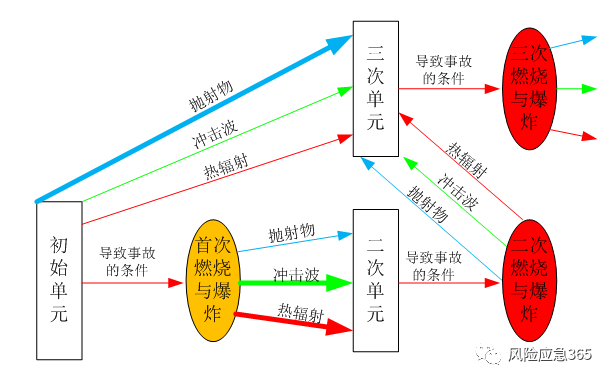

事故的多米諾效應機理

1.2.2多米諾效應概率分析模型

能夠觸發多米諾效應發生的事故類型主要有火災、爆炸?；馂?zāi)對設備的破壞形式主要是熱負荷。爆炸對設備的破壞形式主要包括沖擊波、熱負荷以及拋射破片。壓力容器爆炸時，爆炸能量在向外釋放時以沖擊波能量、碎片能量和容器殘余變形能量三種形式表現出來。后二者所消耗的能量只占總爆破能量的3%～5%，也就是說大部分能量是產生沖擊波。而且相鄰企業內的設備距離較遠，范圍大，拋射碎片觸發二次事故的可能性較小。因此，火災、爆炸事故觸發多米諾效應僅考慮沖擊波、熱負荷，拋射破片不予考慮（拋射物計算的理論研究尚不成熟）。

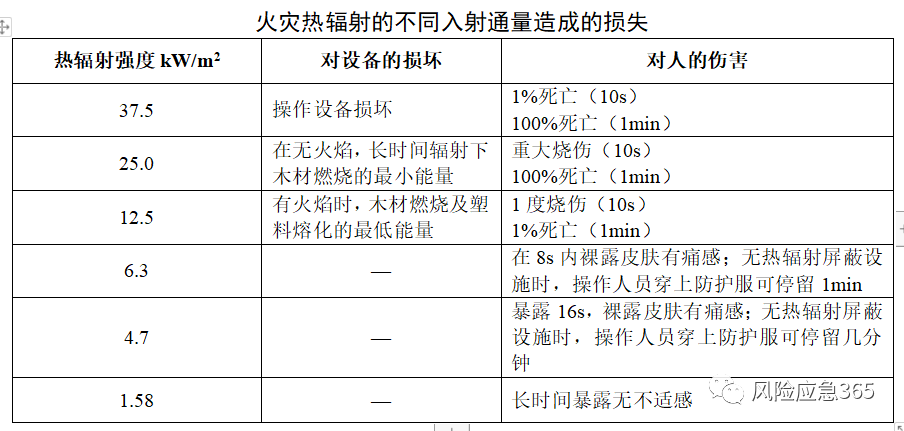

根據多米諾效應的發生條件之一“破壞效應的強度必須能夠?qū)е卵b置失效”，一般利用臨界值標準確定。如果事故帶來的影響小于給定臨界值時，則認為不會發生多米諾效應。如果事故帶來的影響大于給定的臨界值時，則認為可能會發生事故多米諾效應。一般熱輻射的臨界值為37.5kW/m2，沖擊波超壓的臨界值為70kPa。

a. 熱載荷引起的多米諾效應

由于火災引起的多米諾效應模式主要包括火焰高度的預測，火焰的溫度以及風對火焰的傾斜度和長度的影響。在多米諾效應定量分析中，目標物對熱輻射的接受量（熱通量）是十分重要的，它和空氣穿透率以及幾何形狀有關。對于多米諾效應的定量分析來說，目標物對熱輻射的接受量是十分重要的。

當二級單元吸收來自于一級單元事故釋放的熱量后，會引起此設備溫度升高，壓力變化以及材質的許用應力等物理特性的變化。一旦此設備壓力超過它的許用壓力或者器壁所受應力超過其許用應力就有發生爆炸或破裂的可能性。

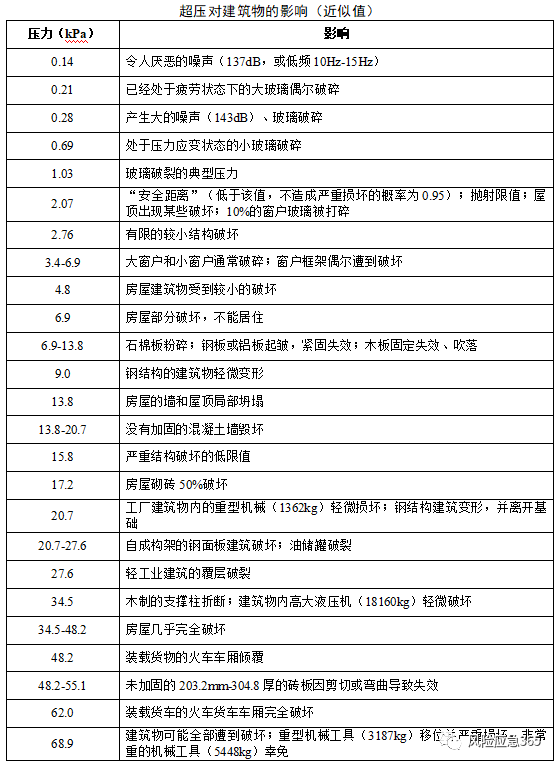

b. 沖擊波超壓引起的多米諾效應

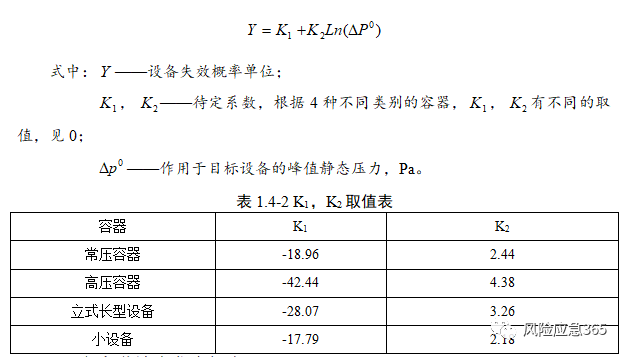

概率單位分析是評估人體對有毒物質、熱輻射、超壓劑量反應的廣泛應用的方法，同樣也可以用于評估超壓對設備的損壞概率。由超壓引起的多米諾效應對設備損壞的概率單位如下：
